橢圓齒輪流量計的結構及工作原理

點擊次數:6289 發布時間:2021-03-16 07:03:38
LC系列橢圓齒輪流量計是一種容積式流量儀表,是由裝有一對橢圓齒輪轉子的計量室、密封聯軸器(小口徑流量計采用高靈敏度的磁性聯軸器)和計數機構組成。該流量計用于計量在一定壓力下密封管道中滿管流體的流量。它具有精度高、可靠性好、使用壽命長、量程范圍大、壓力損失小、粘度適應性強、安裝維修方便等優點。

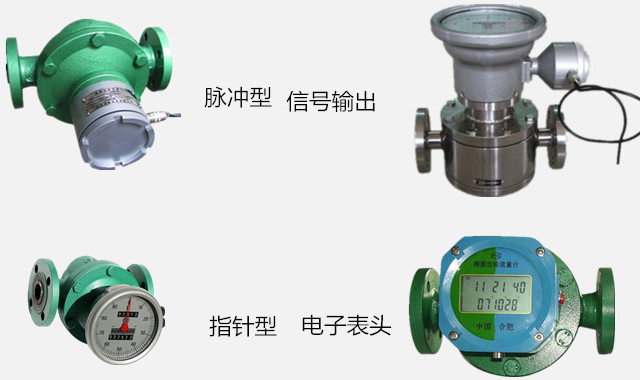

橢圓齒輪流量計種類圖

橢圓齒輪流量計產品特點
測量精度高、流量范圍寬、重復性好;
螺旋轉子轉動均勻、震動小、壽命長;
對被測液體的粘度變化不敏感,尤其適合于粘度較高液體的測量;
結構簡單,外形尺寸小,重量輕;
安裝容易,表前不需安裝直管段;


橢圓齒輪流量計的結構及工作原理
1、結構
LC系列橢圓齒輪流量計由流量變送器和計數機構組成,變送器與計數機構之間加裝散熱器,則構成高溫型流量計。
1、計數器;2發信器;3、精度調節器(DN50以上使用);4、密封聯軸器;5、前蓋;6、蓋板;7、橢圓齒輪;8、殼體;9、后蓋。
橢圓齒輪流量計結構圖
2、原理
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成,橢圓齒輪在被測介質的壓差△p=pl-p2的作用下,產生作用力矩使其轉動。在所示位置時,由于P1>P2,在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動,把輪A和殼體間的半月形容積內的介質排至出口,并帶動輪B作逆時針方向轉動,這時A為主動輪,B為從動輪,在上所示為中間位置,A和B均為主動輪;而在上所示位置,P1和P2作用在A輪上的合力矩為零,作用在B輪上的合力矩使B輪作逆時針方向轉動,并把已吸入半月形容積內的介質排至出口,這時B為主動輪,A為從動輪,與上所示情況剛好相反。如此往復循環,輪A和輪B互相交替地由一個帶動另一個轉動,將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然,圖上、(b)、(c)所示,僅僅表示橢圓齒輪轉動了1/4周的情況,而其所排出的被測介質為一個半月形容積。所以,橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍,則通過齒輪流量計的體積流量Q為:Q=4nυ0
式中:n——橢圓齒輪的旋轉頻率(轉/秒);υ0——半月形部分的容積(貝).
這樣,在齒輪流量計的半月形容積υ0一定的條件下,只要測出橢圓齒輪的旋轉速度n,便可知道被測介質的流量。

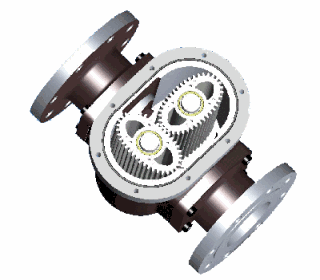

橢圓齒輪流量計工作原理圖
