dn150電磁流量計接線圖

點擊次數:1769 發布時間:2021-12-18 09:32:07

dn150電磁流量計的接線是如何接的?

dn150電磁流量計是一款常用的工業流量測量儀表,它的結構比較簡單,安裝使用方便,測量精度高,穩定性強,應用范圍比較廣泛,所以是非常深受廣大用戶的青睞。有些小伙伴對dn150電磁流量計的使用可能不是很熟悉,剛開始可能會對如何準確的接線有些不太清楚。一般產品使用說明書上會有對如何接線的詳細介紹,使用時嚴格按照使用要求與指導來做就可以了。

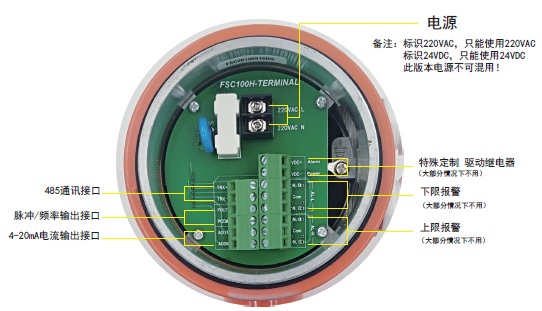

產品中會附帶使用說明書或其它安裝使用指導的資料,可以有效地幫助用戶快速準確的熟悉產品和使用產品。一般dn150電磁流量計實物接線圖中會清晰的標注每個接線端子是如何接的,dn150電磁流量計的接線端子一般會含有電源線(220VAC/24VDC)、信號輸出(4-20mA/RS485/脈沖/HART)、流量上下限報警輸出或帶有特殊定制驅動繼電器輸出等。實際接線根據要求來定。



接線端子示意圖及端子定義

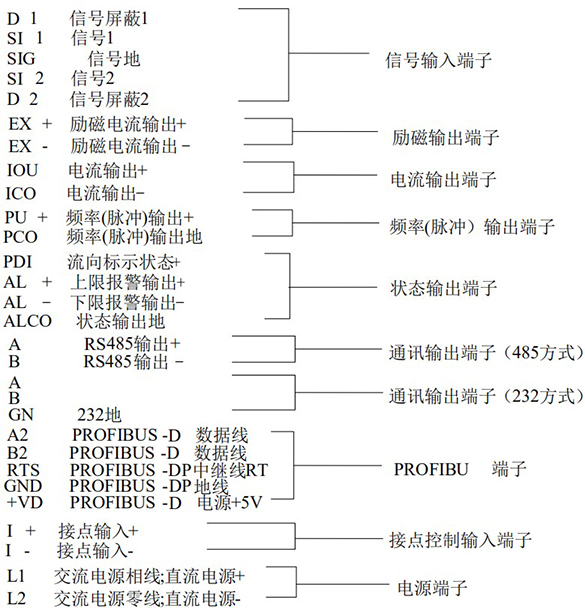

方型轉換器接線端子功能定義,見圖 3-3a

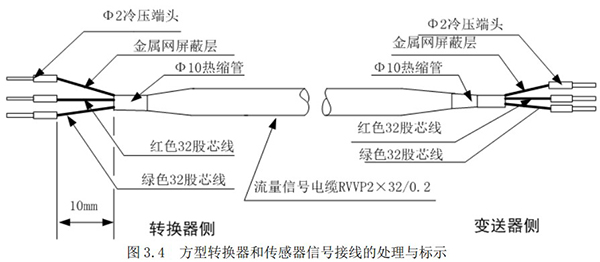

方型轉換器與傳感器信號接線的處理與標示,見圖 3.4


注:

轉換器側:

紅、綠芯線分別接到方形轉換器的 SIG1 和 SIG2 端子;

金屬網屏蔽層接到方形轉換器的 SIG GND 端子

變送器側:

紅、綠芯線分別接到變送器的 SIG1 和 SIG2 端子;

金屬網屏蔽層接到變送器的 SIG GND 端子。

對于流量信號電纜,只要能夠正確接線,應盡量少剝屏蔽層。

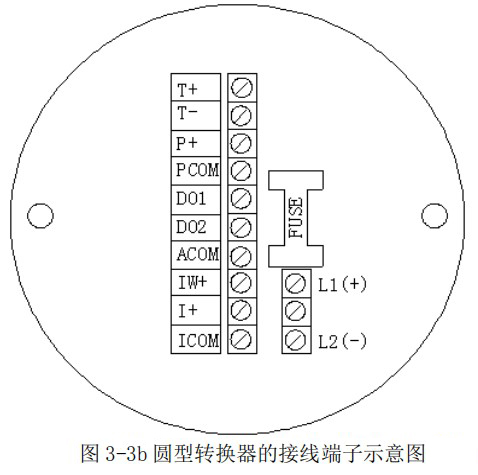

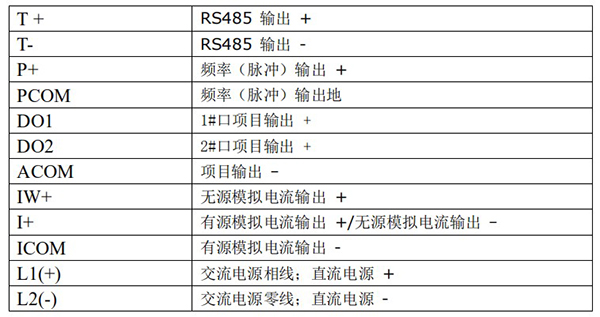

圓型轉換器接線端子功能定義,見圖 3-3b
