指針式金屬管浮子流量計的工作原理

點擊次數:3660 發布時間:2021-06-05 02:10:07
指針式金屬管浮子流量計又被稱金屬管轉子流量計,通過測量設置在直流管道內的轉動部件的位置來推算流量的裝置。就是基于浮子位置測量的一種變面積流量的儀表,采用全金屬結構,其壓損小,量程比大(10:1),安裝維護方便,可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。

指針式金屬管浮子流量計的工作原理

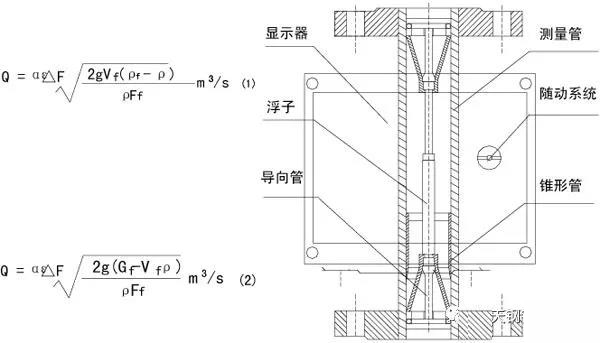

指針式金屬管浮子流量計就是由兩個部件組成,轉子流量計一件是從下向上的逐漸擴大的錐形管;轉子流量計另一件是置于錐形管中并且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時,被測流體從錐形管下端流入,流體的流動沖擊著轉子,并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時,所產生的作用力將轉子托起,并使之升高。同時,被測流體流經轉子與錐形管壁間的環形斷面,從上端流出。當被測流體流動時對轉子的作用力,正好等于轉子在流體中的重量時(稱為顯示重量),轉子受力處于平衡狀態而停留在某一高度。

指針式金屬管浮子流量計的工作狀態
指針式金屬管浮子流量計是變面積式流量計的一種,在一根由下向上擴大的垂直錐管中,圓形橫截面的浮子的重力是由液體動力承受的,浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動,與浮子重量平衡后,通過磁耦合傳到與刻度盤指示流量。轉子流量計一般分為玻璃和金屬轉子流量計。金屬轉子流量計是工業上*常用的,對于小管徑腐蝕性介質通常用玻璃材質,由于玻璃材質的本身易碎性,關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子流量計。

分析表明,轉子在錐形管中的位置高度,與所通過的流量有著相互對應的關系。因此,觀測轉子在錐形管中的位置高度,就可以求得相應的流量值。為了使轉子在在錐形管的中心線上下移動時不碰到管壁,通常采用兩種方法:一種是在轉子中心裝有一根導向芯棒,以保持轉子在錐形管的中心線作上下運動,另一種是在轉子圓盤邊緣開有一道道斜槽,當流體自下而上流過轉子時,一面繞過轉子,同時又穿過斜槽產生一反推力,使轉子繞中心線不停地旋轉,就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。
