金屬浮子流量計工作原理圖

點擊次數:3731 發布時間:2021-05-31 00:25:41
金屬浮子流量計是一種變面積式的流量儀表,它由測量管、浮子、指示器、過程連接件等組成。下面簡單介紹下工作原理。

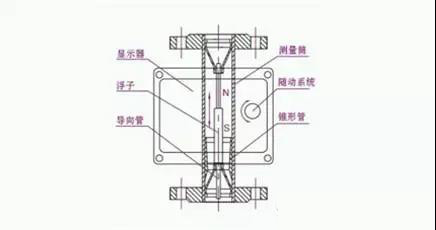

如圖,被測介質從下而上流入經測量錐管與浮子間形成的環隙時,在浮子上下端產生差壓形成上升力,當浮子所受上升力大于浸在流體中浮子重量,浮子便上升,環隙面積隨之增大,環隙處流體流速迅速下降,浮子上下端差壓降低,作用于浮子的上升力隨著減小,直到上升力與浸在流體中浮子重量平衡時,浮子便穩定在某一位置,浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼,在浮子隨著介質上下移動時,磁場隨浮子的移動而變化。

金屬浮子流量計分為就地型和智能遠傳型。

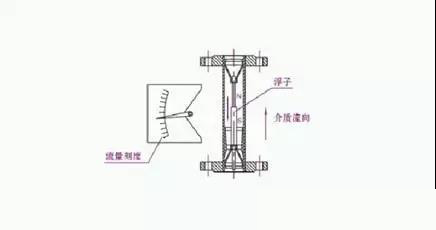

就地型如上圖,由就地指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動,同時帶動指針,通過刻度盤指示出此時流量大小。

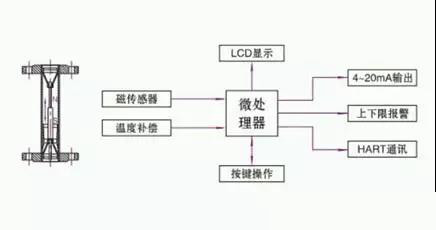

智能遠傳型如上圖所示,由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動,同時帶動傳感磁鋼及指針,通過磁傳感器將磁場變化轉換成電信號,經A/D變化、數字濾波、溫度補償、微處理器處理、D/A輸出、LCD液晶顯示,來顯示出瞬時流量及累計流量大小。
