靶式流量計的流量系數及壓力損失

點擊次數:3592 發布時間:2021-03-16 09:14:15
從靶式流量計的流量測量公式(13-3)和式(13-4)可知,當被測介質密度及靶的幾何尺寸確定以后,靶式流量計的測量準確度主要取決于流量系數a的準確度。
流量系數a由實驗確定。大量的實驗結果表明,當流量超過某一值時,流量系數a將趨于常數。使a趨于恒定值的管道雷諾數ReD稱為靶式流量什的界限雷諾數,用Rex表示。當ReD>Rex時,a可以被認為是一常數。ReD
靶式流量計的流量系數a和界限系數Reg與靶的幾何尺寸,管道內徑,靶徑比及被測介質的性質都有關系。表13-1和表13-2列出了國產氣動和電動靶式流量計水校的流量系數a及界限雷諾數Reg的參考數據。圖13-2所示為圓盤靶流量系數的水校實驗曲線。橫坐標為管道雷諾系數ReD ,縱坐標為流量系數a。

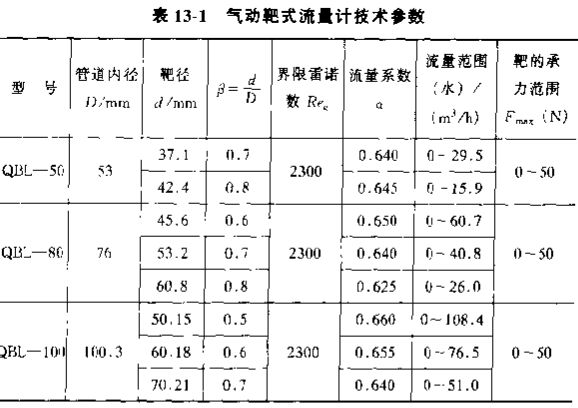

氣動靶式流量計技術參數

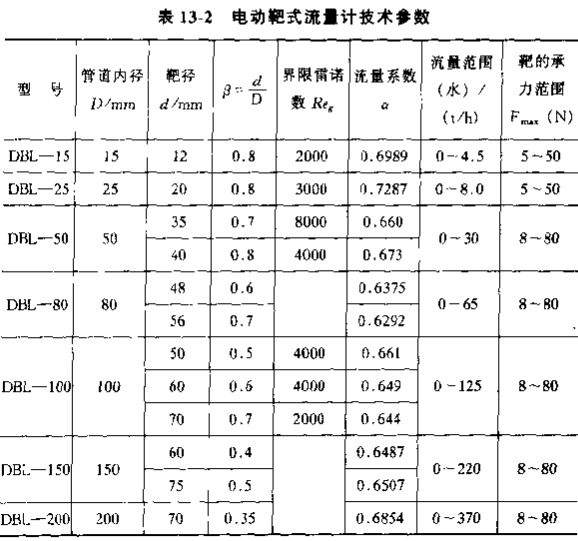

電動靶式流量計技術參數
由上述試驗結果可以證明,靶式流量計的流量系數趨于穩定時,界限雷諾數Reg比標準節流裝置的界限雷諾數(推薦使用的*小雷諾數ReDmin)要低得多。這正是靶式流量計適用于測量高粘度低雷諾數流量的原因。與節流裝置不同,靶式流量計的界限雷諾數不僅與β值有關,而且與管徑D有關。當β值相同時,若管徑D不同,則Reg也不同。這一點在使用時必須予以注意。
靶式流量計在出廠之前用水標定流量系數,但實際使用中,一般不用靶式流量計來測量水流量,由于流量系數不僅與靶式流量計的結構因素有關,而且與被測介質的粘度和密度有關,所以在實際使用前應該用被測介質進行標定,并且要求標定時的流體溫度和壓力要和實際使用時一致。

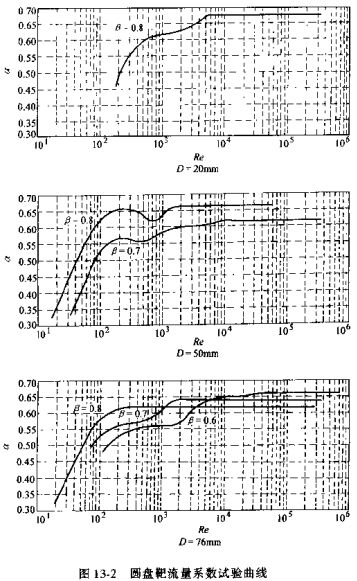

圓盤靶流量系數試驗曲線
靶式流量計安裝于管道中,流體流經靶后將產生一定的壓力損失,這一壓力損失不僅與流量有關,而且與靶徑比β及管徑D有關。靶式流量計的壓損一般低于節流式流量計,取β=0.8和β=0.5的孔板進行測試比較,靶式流量計的壓損只有孔板的40~50%。
