磁致伸縮液位計的結構與原理

點擊次數:4147 發布時間:2020-04-25 08:37:03
磁致伸縮液位計結構
磁致伸縮液位計是由不銹鋼(測桿),磁致伸縮線(敏感元件—波導線),可移浮子(內有永久磁鐵)等部分組成。具有HART協議,可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整??山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。

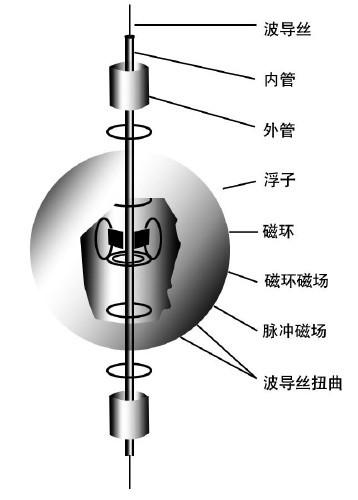

磁致伸縮液位計結構圖

磁致伸縮液位計工作原理
磁致伸縮液位計脈沖發生器給銅導線通人10Hz左右的脈沖電流,稱為電流詢問脈沖.在波導管周圍產生脈沖磁場.此磁場與磁鐵的磁場相互作用,使磁場分布改變.交匯處形成螺旋磁場.對軟磁性波導管產生瞬時扭力,導致波導管產生伸縮.使波導管產生張力脈沖波,并以固定的速度(約2830m/s)沿波導管向上下傳播。
由于波導管在張力脈沖波向上下傳播時,波導管的伸縮會“攜帶”螺旋磁場的軸向分量沿波導管軸向移動,返回的張力脈沖波磁場會在檢測線圈上產生感應電壓脈沖,即返回脈沖。返回脈沖信號由檢測電路進行處理.通過測量電流詢問脈沖與返回脈沖之問的時間差來精確地確定被測液位。而沿電流方向向下傳播的張力脈沖波,通過阻尼器衰減掉,以確保在波導管的末端不會產生反射.干擾正常的“返回脈沖”。由于測量?jī)擅}沖間的時間間隔可以非常精確.因此可獲得高精度(一般分辨率小于1mm)、低重復性(一般重復性小于或等于滿量程的0.002%)寬量程(可達30m)等優良性能.如將永久磁鐵由一浮子攜帶.即可測量液位。傳感器的不足之處是有較大的盲區,一般上育區小于或等于80mm,下盲區小于或等于10mm。

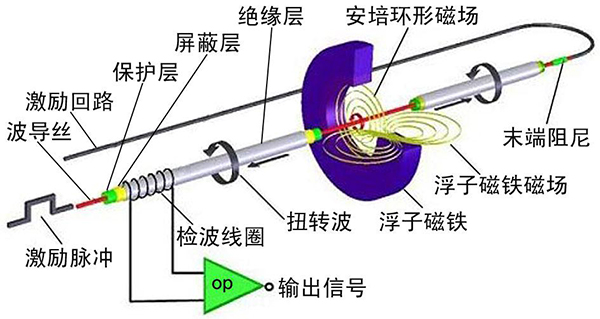

磁致伸縮液位計工作原理圖
